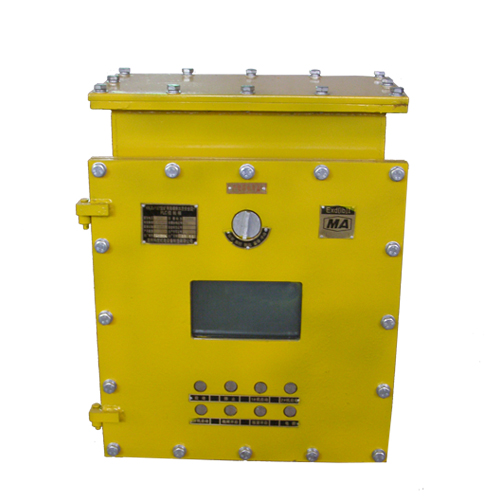

矿用隔爆兼本质安全型PLC控制箱

矿用隔爆兼本质安全型PLC控制箱

KXJ2/127

一、特点

1、适用于大功率、长运距、强力带式输送机的整个系统控制；

2、以国外进口的可编程控制器（西门子200或西门子300系列PLC ）为控制核心，对皮带机系统内的各个传感器发送来的实时数据进行处理，从而达到保护皮带机安全可靠运行的功能。

3、可视化人机界面，利用大屏幕彩色液晶显示器动态显示输送机的运行状态；同时通过按键可灵活设定与皮带机有关的参数，如皮带速度，皮带张力及相邻控制对象间的启动间隔等，在不同工况下，均能有效保护皮带。

4、数字显示胶带运行速度、电机工作电流、电机温度、胶带张力，并以语音方式实时报出相关数值；

5、具有集控、自动、手动、编程等多种工作方式；

集控方式可以实现多条皮带的顺序连锁控制，或上位机对本皮带机的远程控制；自动方式通过箱门按钮实现皮带机按设定程序起停车；手动方式用于皮带安装初期或检修时，对被控对象的单独启停控制，自动和集控状态下保护有效，手动状态下保护无效；编程状态不能开启皮带，只能设置于皮带机有关的参数，如如皮带速度，皮带张力及相邻控制对象间的启动间隔等。

6、具有沿线急停、跑偏、堆煤、打滑、纵撕、温度、烟雾、断带、张力、自动洒水灭火等多种检测保护功能。连接简单，能准确识别各种故障性质和位置，具有开车预警及语音报警功能；

7、联网功能强，通过选用通信模块，能与全矿井自动化监控系统可靠的联接，实现数据上传，远程控制和全局监控。

二、主要技术参数

1、防爆形式：矿用隔爆兼本安型，Exd[ib]Imb

2、输入电源：交流127V，波动范围：75%～110%

3、输入方式：无源开关量（光电耦合隔离）

4、输出方式：继电器接点（多路可选）

5、可编程语言：梯形图和数据操作（可现场编程）

6、本安输出：DC12V/750mA

7、显示方式：中文液晶显示皮带机工况及参数等

8、数据传输：

传输方式：异步方式MODBUS通信协议或其他方式

传输速率：1200、2400、4800、9600bps可调

传输距离：速率为2400bps，不小于10km

音频输出：不小于1500mw

三、工作条件

1、环境温度：﹣20℃～+40℃

2、海拔高度：﹣1000m～+2000m

3、外界大气层：80～110kpa

4、相对湿度：不大于95%（+25℃）

5、在有沼气、煤尘、瓦斯等爆炸性混合物环境中

6、无破坏绝缘和腐蚀金属气体或蒸气的环境中

7、无显著振动或冲击的环境中
