矿用带式输送机保护装置 KHP123

本装置是根据煤矿井下状态，针对矿用皮带机设计的一种高性能的微机综合监控系统。它以进口PLC作为监控系统的主控单元，从根本上提高了系统的工作可靠性及使用寿命。通过现场编程可适应皮带机的各种运行工况，可实现皮带机打滑、超温洒水、堆煤、急停、跑偏、撕裂、烟雾、张力等基本保护。

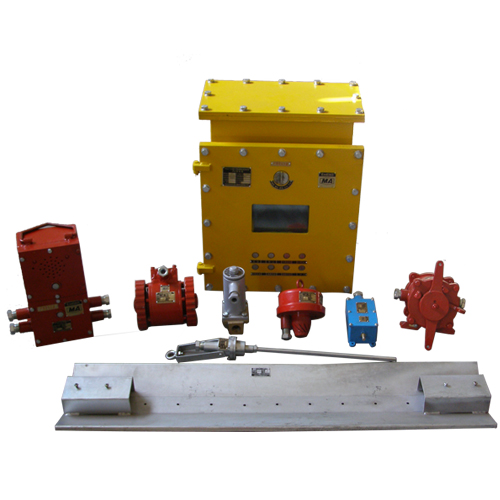

一、装置组成

1、矿用隔爆兼本安型PLC控制箱KXJ2/127

2、速度传感器GSD5

3、烟雾传感器GQQ5

4、温度传感器GWD42

5、堆煤传感器GUJ45

6、跑偏开关KBP3/127

7、急停开关KBJ3/127

8、撕裂传感器GVD30

9、洒水电磁阀DFB4/7.5

10、通讯声光信号器KXH0.5/127

11、拉力传感器KBL-12S(可选)

二、装置功能

1、实现对皮带机沿线的急停、跑偏、烟雾、温度、堆煤、速度、撕裂、洒水、张力下降等的保护，从而有效保护皮带，延长皮带的使用寿命。

2、可实现对驱动系统（如主电机）及辅助系统（如制动器和液压拉紧或润滑泵等）的顺序或单独控制。

3、显示功能，装置主机具有友好的人机界面，可动态显示皮带的运行状态及保护状态，操作简单易行，便于工人灵活运用，同时数字显示皮带机的带速、每台电机的电流、每台电机的温度，及跑偏、急停的故障位置（可选）。

3、报警功能，可通过液晶屏汉字显示和声光语音的形式实现报警功能。

    4、网络扩展功能（可选），通过MODBUS通讯协议或CAN通信协议可以方便的与上位机或其他皮带机之间实现数据通信，以实现多台皮带机的集中控制或皮带机运行参数的上传和无人值守。
